施設案内
●厚川中継ポンプ場 ●若葉台取水中継ポンプ場 ●坂戸浄水場 ●多和目配水場 ●鶴ヶ島浄水場

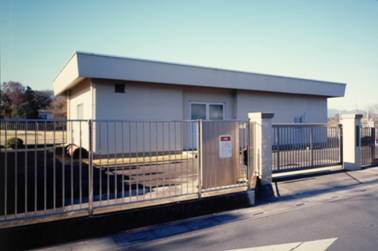

| 厚川中継ポンプ場 |
 |
| 井戸から汲み上げた原水を鶴ヶ島浄水場へ送る施設です。 |
|
|

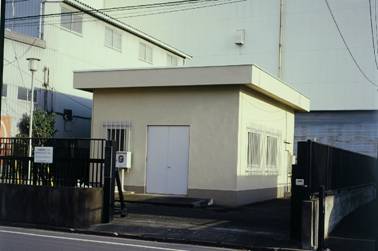

若葉台取水中継ポンプ場
|
 |
|
井戸から汲み上げた原水を坂戸浄水場へ送る施設です。
|
|
|

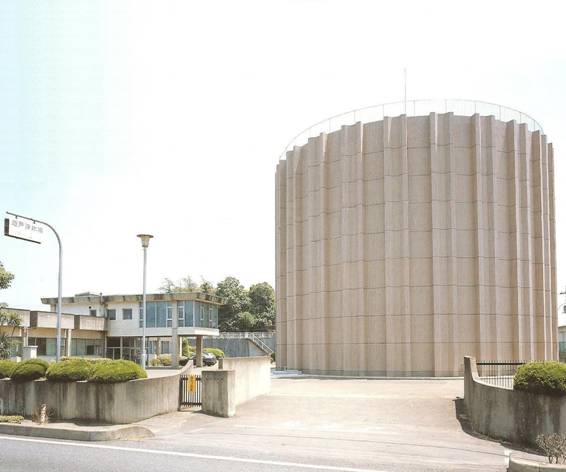

坂戸浄水場
|
 |
|
名称
|
形状寸法
|
|
水源
|
深井戸 16本
|
県水 |
|
着水井
|
1m×1.65m×4.85m 数量：RC造4池
|
|
塩素接触池
|
8.05m×25.2m×3.85m 数量：RC造1池
|
|
急速ろ過池
（除鉄除マンガン装置）
|
8.4m×8.4m×4.3m 数量：RC造3池
|
|
処理能力 19,500m3/日
|
最大ろ過速度 130m/日 |
|
ろ過面積 150m2
|
|
次亜塩素酸ナトリウム設備
|
注入機 2～50L/h
|
貯蔵能力 3,000L 2槽 |
|
配水池
|
RC配水池 2,200m 3池
|
PC配水池 5,500m3 1池 |
|
配水ポンプ設備
（陸上型）
|
 250mm×150mm×6.65m3/分×45m×75kW 1台
|
|
250mm×200mm×6.65m3/分×45m×75kW 3台
|
|
250mm×150mm×6.65m3/分×45m×75kW 1台
|
|
非常用発電機設備
|
出力電圧 6.6kV 容量 350kVA 1基
|
|
|
|

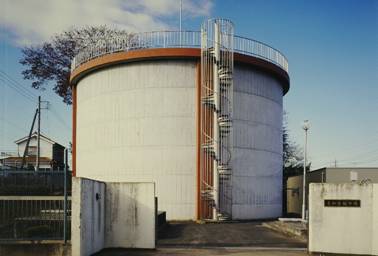

多和目配水場
|
 |
|
名称
|
形状寸法
|
|
水源
|
県水
|
|
次亜塩素酸ナトリウム設備
|
注入機 0.6～6mL/min
|
|
貯蔵能力 100L 1槽
|
|
配水池
|
PC>配水池 2,000m3 1池
|
|
送水ポンプ設備
|
100mm×1.5m3/分×61m×30kW 3台
|
城山配水池
|
名称
|
形状寸法
|
|
配水池
|
RC配水池 1,200m3 2池
|
|
|

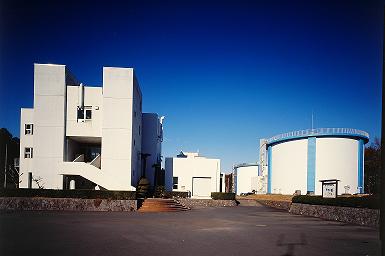

| 鶴ヶ島浄水場 |
 |
| 名称 |
形状寸法 |
配水ポンプ設備
（水中型） |
200mm×4.5m3/分×45m×55kW 2台 |
| 水源 |
深井戸 14本 |
300mm×11.0m3/分×55m×150kW 3台 |
| 県水 |
配水ポンプ設備
（陸上型） |
350mm×250mm×16.0m3/分×55m×220kW 2台 |
| 着水井 |
1.5m×2.65m×5.7m RC造1池 |
200mm×100mm×4.0m3/分×55m×55kW 1台 |
| 1.0m×2.65m×5.7m RC造1池 |
非常用発電機設備 |
出力電圧 6.6kV 容量 625kVA 1基 |
| 1.2m×2.65m×5.7m RC造1池 |
出力電圧 6.6kV 容量 1,250kVA 1基 |
急速ろ過池
（除鉄除マンガン装置） |
7m×7m×4.52m 数量：RC造4池 |
|
|
| 処理能力 18,000m3/日 |
|
|
| 最大ろ過速度 140m/日 |
|
|
| ろ過面積 128m2 |
|
|
| 次亜塩素酸ナトリウム設備 |
注入機 1～20L/h 2基 |
|
|
| 注入機 6L/h 1基 |
|
|
| 貯蔵能力 800L 2槽 |
|
|
| 配水池 |
RC配水池 2,850m3 2池 |
|
|
| PC配水池 8,400m3 1池 |
|
|
| PC配水池 12,000m3 1池 |
|
|
|
|
